ارور e51 پکیج ایران رادیاتور و روش رفع این ارور

ارور E51 در پکیج ایران رادیاتور

ارور e51  ایران رادیاتور

مطمئنا شما هم بدنبال جواب این سوال امده اید که چرا ارور  e51 پکیج ایران رادیاتور   بروز میکند ؟؟

اگر شما به دفترچه راهنمای پکیج ایران رادیاتور  مدل l24ff  یا k24ff مراجعه کنید در توضیحات  این ارور متن زیر را خواهید دید :

  فن کار می کند اما پرشر سوییچ هوا در وضعیت قطع می باشد

در این پست تلاش می کنیم به بررسی دقیق  خطای e51  ایران رادیاتور بپردازیم و تا حد امکان راههای برطرف شدن این مشکل را بیان نماییم .
برای تعمیر پکیج ایران رادیاتور می توانید با شماره

  تماس بگیرید .

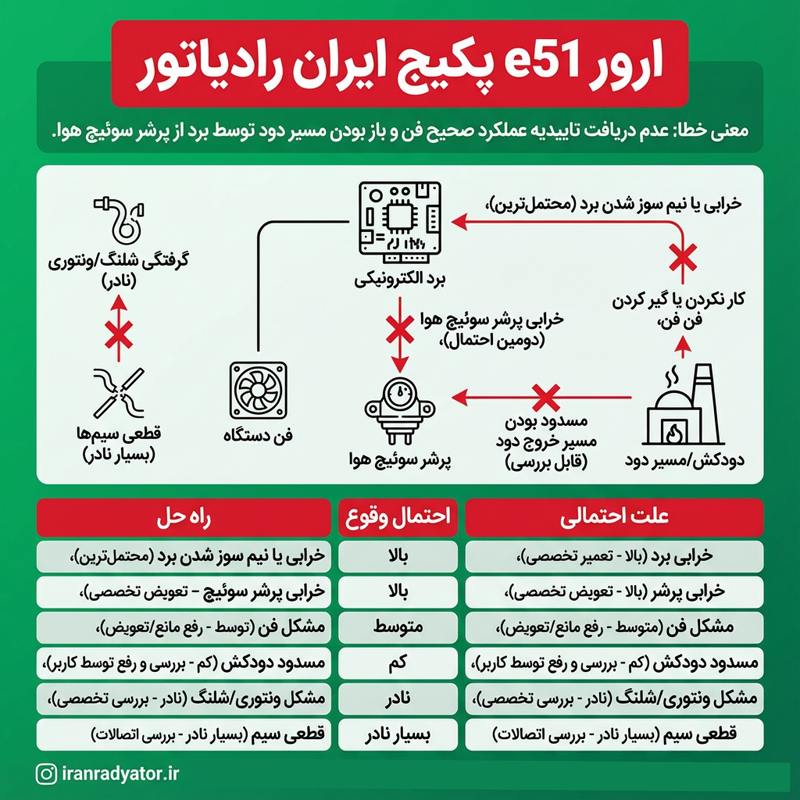

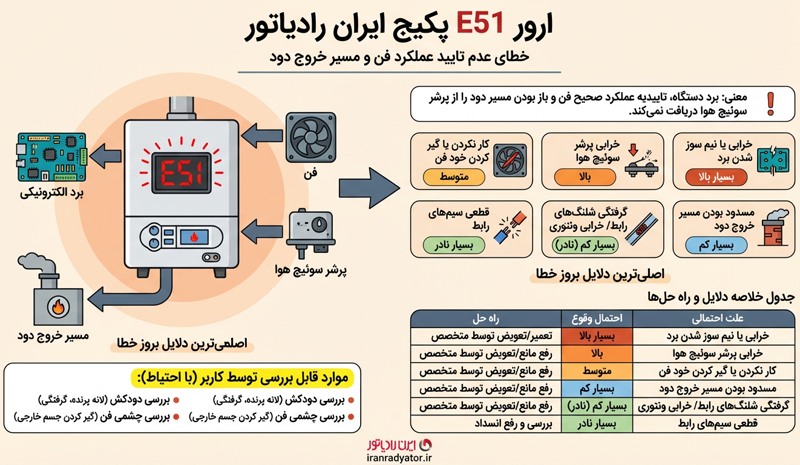

ارور e51 پکیج ایران رادیاتور به طور کلی مربوط به قسمت فن میشود که ما درمتن زیر به موارد این خطا اشاره کرده ایم :

معیوب بودن یا نیم سوز بودن برد پکیج ایران رادیاتور و بروز خطای e51 پکیج ایران رادیاتور

زمانی که برد الکترونیکی در فرمان دادن به فن ناتوان میشود یا به عبارتی دیگر برق به فن نمیرسد خطای e51  بروزمیکند که باید برد را تعمیر یا تعویض کرد . در این موارد شما وقتی پکیج را روشن میکند صدای فن را نمی شنوید و بعد از مدتی شاید حدود  15 ثانیه این ارور را در پکیج میبینید .
البته بعضی مواقع برد نیمسوز می شود و هر چند وقت یکبار خطای e51 بروز میکند. به تجربه میشود گفت حدودا  هشتاد درصد احتمال این ارور مربوط به برد می باشد و بقیه 20 درصد خطا مربوط به مواردی است که در زیر به ان اشاره میکنیم .

 تصویر  زیر برد ایران رادیاتور سری m و e   هست

برد پکیج ایران رادیاتور

برد پکیج ایران رادیاتور

خراب بودن پرشر هوا یا سنسور فن و بروز ارور e51 پکیج ایران رادیاتور :

از 20 درصد باقیمانده شاید 15 درصد ان مربوط به پرشر هوا ( پرشر سوئیچ فن ) باشد که باعث بروز ارور e51 پکیج ایران رادیاتور میشود /

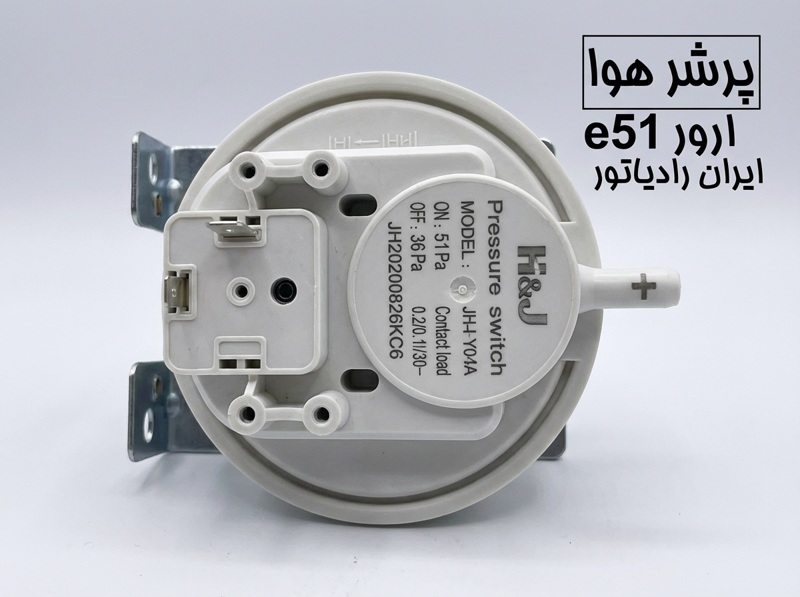

پرشر فن پکیج ایران رادیاتور

تصویر پرشر فن

پرشر هوا درواقع سنسور ایمنی فن محسوب میشود و ماموریت دارد تا سالم بودن فن را به برد اعلام کند . بنابرین خرابی پرشر فن برای برد همان خرابی فن تلقی میشود. و پکیج ایران رادیاتور خطای e51 می دهد . البته پرشر فن هم مانند برد در بعضی مواقع نمیسوز میشود و یکی در میان ارور میدهد به عبارت دیگر بعضی مواقع سالم است و بعضی مواقع ارور میدهد .

بنابرین در این موارد برای تشخیص گاهی نیاز به ازمایش خطا هست  ( البته سرویسکار هرچه باتجربه تر باشه ازمایش خطا کمتر میشه ولی بنده با تجربه نزدیک به دوازده سال  در تعمیرات پکیج هم گاهی مجبور به ازمایش خطا میشوم  )
دو موردی که در بالا ذکر کردیم تقریبا  95 درصد علت خطای  e51 پکیج ایران رادیاتور هستند.
اما بقیه موارد که احتمالشان کمتر است .

مشکل در دودکش پکیج  ایران رادیاتور

یکی از ابتدایی ترین موارد ارور e51 پکیج ایران رادیاتور مربوط به دودکش می‌شود و کیپ بودن  یا انسداد مسیر دودکش باعث بروز این ارور می‌شود

در این مورد هم میتوانید خودتان اقدام کنید و مشکل را برطرف کنید و اندکی پول برای خودتان ذخیره کنید 😉

برای این‌که مطمئن بشید دودکش مشکل دارد یا نه  می‌توانید دودکش را برای زمان کوتاه از روی پکیج دربیارید و پکیج ایران رادیاتور بدون دودکش کار کند تا مطمئن باشید که مشکل از دودکش هست یا نه البته حتما درهرصورت بعد از آزمایش دودکش را سر جایش بگذارید



گیر کردن چیزی به پره های فن :

بعضی مواقع ممکن است به پره های فن چوب یا شاخه یا چیزی که معمولا توسط پرنده ها حمل میشود ( در اثر لانه سازی روی پکیج ) گیربکند و مانع حرکت فن بشود و باعث بروز خطای e51 در پکیج ایران رادیاتور میشود . این از مواردی هست که خودتون هم میتونید دست به کار بشد و مشکل رو حل کنید
تصویر فن رو در زیر میبینید

فن پکیج ایران رادیاتور

فن پکیج ایران رادیاتور

قطعی سیمهای رابط بین برد و فن :

ممکن است به هر دلیلی سیمهای رابط  فن و برد قطع شود .که طبیعتا باعث بروز ارور e51 پکیج ایران رادیاتور میشود . البته گاهی این قطعی میتواند از روی برد اتفاق بیفتد
که البته این مورد به ندرت پیش میاد. و احتمالش فوق العاده کم است

تصویر فن رو کمی بالاتر دیدید

معیوب شدن خود فن :

اگرچه ارور e51 ایران رادیاتور خطای  خرابی فن و گرفتگی دودکش محسوب می شود اما در عمل میبینیم کمتر پیش می اید خود فن خراب بشود ولی به هرحال گاهی هم ممکن است خود فن به طور کامل خراب بشود که در ان صورت باید  فن کاملا تعویض بشود .

گرفتگی شلنگهای رابط بین ونتوری و پرشر :

گاهی ممکن است بر اثر گرفتگی شلگنهای رابط بین فن و پرشر فن در اثر گرد و خاک یا بخار اب ارور e51  پکیج ایران رادیاتور بروز کند که باید با فوت کردن داخل شلنگها مسئله را حل کرد البته احتمال این مورد هم فوق العاده کم هست .

یک نکته رو هم اضافه کنم : شما به طور مستقیم نمیتونید ونتوری رو ببینید چون ونتوری داخل فن قرار دارد

ونتوری فن

گرفتگی سوراخهای ونتوری :

گاهی در اثر خاک گرفتن سوراخهای ونتوری بسته میشود و باعث بروز ارور e51 ایران رادیاتور میشود . یک مورد خاص میباشد که به ندرت رخ میدهد .

گیر کردن سنگ ریزه داخل ونتوری :

گاهی نیز ممکن است در درون سوراخ بالایی ونتوری  یا همان قسمت شیپوری سنگریزه ای گیر کند و رابطه فن با پرشر فن قطع شود و باعث بروز ارور e51 شود البته این مورد هم به ندرت رخ میدهد





اب شدن ونتوری

گاهی در اثر حرارت بسیار بالا ونتوری اب میشود و باعث بروز ارور e51 میشود



اگرچه در متن بالا توضیح کاملی از علت ارور e51 ایران رادیاتور داده ام اما اگر توضیحات قانع کننده نبود میتوانید دو متن زیر را به عنوان توضیحات تکمیلی بخوانید

 توضیح ارور e51 ایران رادیاتور  ( متن اول )

ارورe51 در پکیج های دیجیتال ایران رادیاتور / معادل ارور 40 60 80 در پکیج های دیجیتال سری انالوگ مانند  m24ff , e24ff است :

این ارور ( error) در پکیج ایران رادیاتور  شایع بوده و به دلیل عدم خروج مناسب محصولات احتراق می باشد.

در صورت مشاهده خطای e51 پکیج ایران رادیاتور

ابتدا مسیر دودکش را کاملاً بررسی کرده و از باز بودن مسیر آن اطمینان حاصل نمایید. ارور e51 پکیج ایران رادیاتور  معمولاً در هنگام تغییر فصل از سرما به گرما بیشتر ایجاد میشود  دلیل ان  انقباض و انبساط پرده دیافراگمی پرشر فن (سنسور پرشر سوئیچ هوا) می باشد



توضیحات ارور e51  ایران رادیاتور

گاهی ممکن است پکیج شما یک کد خطا را نشان دهد. این ها به تعیین اینکه آیا مشکلی با پکیج، تامین گاز یا سیستم گرمایش و نحوه حل آن وجود دارد، کمک می‌کنند. حل کردن برخی مشکلات آسان است و ارور  e51  پکیج ایران رادیاتور  می‌توانید چند قدم ساده را برای انجام آن انجام دهید در حالی که بقیه باید توسط یک مهندس ثبت‌نام‌شده گاز تشخیص داده شوند.

طبق این نامه، کد خطا به عنوان دو یا سه شماره به نمایش گذاشته خواهد

شد.



خطایی e51 ایران رادیاتور  به عنوان مثال، کد E۱۳۳ به صورت متناوب با شماره ۳۳ نمایش داده خواهد شد..

می‌توانید آن را اصلاح کنید، لطفا برنامه نصب کننده ایمن Gas تماس بگیرید. همچنین می‌توانید با پشتیبانی از مشتری [ پیوندی ] در، و ما ترتیبی می‌دهیم که یکی از مهندسین ما از آن بازدید کند.

پرشر فن  کد خطای مجاز کاربر E۲۰، E۲۸، E۵۰ و E۱۶۰ اجزای معیوب باید یک یادداشت از کد خطای نمایش‌داده‌شده داشته و با برنامه نصب یا پشتیبانی از مشتری تماس بگیرید

داغ از سیستم اولیه آب یا دودکش رخ داده‌است که سوئیچ انتخابگر را به حالت راه‌اندازی مجدد تبدیل کرده و حداقل ۵ ثانیه نگه دارد. اگر پکیج به کار نمی‌رود، یا کد به طور منظم با نصب‌کننده یا پشتیبانی مشتری نمایندگی  ایران رادیاتور  ارتباط برقرار می‌کند. E۱۱۹ زمانی که فشار اولیه آب کم‌تر از ۰.۵ است شما می‌توانید خودتان پکیج را خاموش کنید.

ارور e51 ایران رادیاتور

خطای e51 ایران رادیاتور

خرابی فن پکیج

 فن پکیج و بروز ارور e51

می‌توانید ویدئویی را ببینید که نحوه انجام این کار را در اینجا پیدا کنید. E۱۳۳ نشان می‌دهد که قطع گاز قطع شده‌است، احتراق شکست خورده‌است یا شعله تشخیص داده نشده است.  ارور e2  پکیج ایران رادیاتور  اطمینان حاصل کنید که تامین گاز خاموش نشده است و سوئیچ انتخابگر را به حالت ریست باز می‌گرداند و حداقل ۵ ثانیه نگه می‌دارد.

اگر پکیج پخش نشود، یا کد نمایش داده می‌شود. به طور منظم با نصب‌کننده یا پشتیبانی مشتری ایران رادیاتور تماس می‌گیرد. E۱۳۳ همچنین می‌تواند در زمستان به نمایش در بیاید اگر لوله میعانات این پکیج یخ زده باشد، خرابی برد پکیج ایران رادیاتور  پکیج برای محافظت از خودش خاموش خواهد شد. شما می‌توانید با مشاهده این ویدئو، لوله condensate را با نگاه کردن به این ویدئو پیدا کنید. E۱۶۸ می‌تواند به این معنا باشد که پکیج شما یک مشکل را تشخیص داده‌است، اما نمی‌تواند دقیقا آن چه که هست را حل کند.

این می‌تواند به این دلیل باشد که پکیج پس از ایجاد یک خطا و یا برای اینکه یک مساله خارجی وجود داشته باشد، مانند یک خطا با تامین برق، ممکن است خطای e51  پکیج ایران رادیاتور  یک کد خطای متفاوت را قبل از تنظیم مجدد نمایش داده باشد،

دودکش و ارور e51 ایران رادیاتور

پرشر فن  بنابراین مفید است که یک یادداشت از هر گونه کده‌ای خطایی که شما می‌بینید، داشته باشد زیرا این کار به نصب‌کننده شما کمک خواهد کرد تا این مساله را شناسایی کند. اگر  خطای E51 ایران رادیاتور  ادامه داشته باشد،  خرابی برد پکیج برنامه نصب کننده یا پشتیبانی مشتری را تایید کنید.

خرابی پرشر فن و ارور e51 ایران رادیاتور

پرشر فن و ارور e51









لیست کارهایی که برای e51  ایران رادیاتور باید انجام دهیم

اگر پکیج ایران رادیاتور  در حال کار است ، ممکن است یک کد خطا را نشان دهد ، اگر این یک کد عددی است ، می توانید در جدول زیر پیدا کنید:

  • کد خطا علت احتمالی خطای e51 پکیج ایران رادیاتور
    1 تامین گاز
  • لوله های فشار را چک کنید
  • شکاف الکترود احتراق
  • شکاف الکترود سنسور شعله
  • مولد احتراق یا سرب
  • سرب الکترود سنسور شعله
  • تنظیم شیر گاز
  • شیر گاز
  • برد مدار چاپی احتراق ناموفق بود و این خطا در پکیج ایران رادیاتور
    2 مبدل حرارتی مسدود شده
  • مشکل پمپ یا جریان
  • هوا در مبدل حرارتی
  • ترموستات را بیش از حد گرم کنید
  • فیوز حرارتی پکیج ایران رادیاتور پس از داغ شدن کد  e51 بیش از حد قفل می شود
    3 جریان هوای مبدل حرارتی مسدود شده است
  • عیب سنسور دودکش
  • محدودیت دودکش  و بروز ارور e51  پکیج ایران رادیاتور
  • مسدود یا محدود جریان اولیه دمای ترموستات دودکش بالا
    4 اتصال سربی سوپاپ گاز معیوب است
  • سوپاپ گاز خراب است
  • خرابی اتصال مدار چاپی (PCB)  خطای اتصال برق روی شیر گاز
    5 سنسور جریان معیوب است
  • اتصالات سیم سنسور جریان عیب سنسور جریان حرارت
    6 اتصال سیم کشی سنسور آب گرم یا خرابی سنسور حسگر DHW
    8 منوی اطلاعات D9 – به سابقه کد خطا مراجعه کنید حداکثر تعداد بازنشانی
    10 شیر تخلیه انبساط کار می کند
  • کلید فشار اولیه
  • فشار مخزن انبساط را فشار سیستم پایین بررسی کنید
    سنسور سیلندر 12 خراب است
  • اتصالات سیم کشی سنسور سیلندر فقط در خطای FlowSmart – سنسور سیلندر
    15 اتصال سیم کشی داخلی به PCB
  • Combi boiler سنسور DHW خطای سیم کشی داخلی
    16 مدار فن مدار چاپی (PCB)
  • اتصالات سیم کشی فن را بررسی کنید مشکل با فن است
    20 الکترود حسگر شعله و خطای PCB سرب را بررسی کنید خطای تشخیص شعله
    24 دکمه های گیر کرده مدار چاپی (PCB) را بررسی کنید
  • بررسی کنید که دکمه های گیر کرده پانل کنترل خراب است اشکال دکمه در صفحه کنترل
    25 هوا در مبدل حرارتی
  • جریان اولیه مسدود یا محدود شده است
  • جریان هوای مبدل حرارتی مسدود شده است
  • محدودیت دودکش
  • عیب سنسور دودکش
  • عیب پمپ
  • بسته شدن پکیج ایران رادیاتور یا شیر حرارت به دلیل داغ شدن بیش از حد
    27 انسداد یا محدودیت جریان هوا
  • هوا در مبدل حرارتی
  • شیر مدار پکیج ایران رادیاتور یا گرمایش بسته شده است
  • عیب پمپ
  • خطای سنسور جریان اولیه جریان اولیه کافی نیست
    29 اتصال سیم کشی سنسور را بررسی کنید
  1. رفع   ارور e51 پکیج ایران رادیاتور
  2. خرابی سنسور دودکش خرابی با سنسور دودکش
    31 کنترل از راه دور یا گیرنده / سیم کشی از دست دادن ارتباط با Alpha Climatic
    37 منبع تغذیه اصلی را بررسی کنید ولتاژ منبع تغذیه کم است
    38 الکترود و سرب سنجش شعله را بررسی کنید
  3. گردش مجدد گاز دودکش را بررسی کنید
  4. تنظیمات سوپاپ گاز را بررسی یا تنظیم کنید
  5. بررسی/تنظیم تنظیمات سرعت فن از دست دادن اصلاح شعله
    43 منبع گاز / فشار کار را بررسی کنید
  6. الکترود و سرب سنجش شعله را بررسی کنید
  7. گردش مجدد گازهای دودکش را بررسی کنید
  8. تنظیمات سوپاپ گاز را بررسی یا تنظیم کنید
  9. بررسی/ تنظیم  خطای e51  ایران رادیاتور سرعت فن از دست دادن اصلاح شعله
    44 درخواست های کنترل خارجی را بررسی کنید
  10. درخواستهای سریع و روشن و خاموش برای گرم کردن پکیج ایران رادیاتور برای ایمنی
    46 بررسی کنید که سنسور خارجی آسیب نبیند یا مرطوب نباشد
  11. تداوم سنسور و مدار خارجی را بررسی کنید
  12. اتصال را در X19 روی PCB و بلوک اتصال سنسور بررسی کنید مداخله سنسور خارجی
    47 جریان هوای مبدل حرارتی مسدود شده است
  13. محدودیت های دودکش
  14. عیب سنسور دودکش
  15. عیب پمپ
  16. هوا در مبدل حرارتی خروجی مشعل را کاهش می دهد
    51 باتری نیاز به تعویض دارد
  17. فاصله پکیج ایران رادیاتور و کنترل آب و هوا بسیار زیاد است  و باعث بروز ارور e51   پکیج ایران رادیاتور میشود



[collapse]

به همین منظورسرویسکار اقدام به دوشلنگ کردن پرشر فن جهت افزایش تحریک سنسور می نماید در غیر این صورت عوامل ذیل محتمل می باشد:

خرابی برد الکترونیک  پکیج به دلیل قطعی جریان الکتریسیته فن
سوختگی سیم پیچ فن
خرابی پرشر سوئیچ هوا یا سنسور فن
بسته شدن یا ذوب شدن ونتوری فن

ارور e51 پکیج ایران رادیاتور
متن بعدی و بررسی علتهای ارور e51 ایران رادیاتور

شرح error e51 پکیج ایران رادیاتور :

فن کار می کند اما پرشر فن در وضعیت قطع می باشد
اگر ارور e51 پکیج ایران رادیاتور بعضی مواقع صورت می گیرد و در هر شبانه روز ممکن است به تعداد دفعات اندکی این عیب پیش آید و در یک بازه ی زمانی اصلا اتفاق نیفتد و هنگام ایجاد کد خطا با ریستارت کردن مشکل حل شود؛

احتمالا برد الکترونیک پکیج ایران رادیاتور خراب است و نسبت به تعمیر یا تعویض آن توسط سرویسکار مجاز باید اقدام شود درغیر اینصورت باید
با توجه نکاتی که گفته می شود بررسی ،تشخیص و تعمیر شود

الف(فن روشن نمی شود و خطای e51  بروز میکند :

۱٫اگر فن پکیج ایران رادیاتور روشن نمی شود و نمی چرخد ابتدا باید فن پکیج ایران رادیاتور از نظر گیرپاژ بودن،به سختی چرخیدن ویا
گرفتگی در پره های آن و عدم وجود مانع بین پروانه های آن جهت چرخش بصورت کاملا روان اطمینان حاصل
کرد تا باعث بروز خطای چهل شصت هشتاد نشود
۲٫اگر باوجود روان بودن فن پکیج و اینکه برق از طرف برد الکترونیک جهت روشن شدن فن به آن می رسد پس
فن پکیج سوخته است و  باعث خطای e51 پکیج ایران رادیاتور شده است ودر این مورد و نیز در صورتی که فن روان نباشد و نتوان آنرا با روانکاری اصلاح کرد باید
فن تعویض شود
در بعضی موارد ممکن است سوکت یا فیش متصل کننده ی کابل تامین برق از طرف برد الکترونیک و کابل تغذیه ی فن قطع باشد و ارور e51 پکیج ایران رادیاتور بروز کند که باید محل اتصال این دو را بررسی و در صورت نیاز اصلاح کنیم .
اگر از طرف برد الکترونیک هیچ جریانی جهت روشن شدن فن صادر نشود بنابراین برد الکترونیک معیوب است
و باید توسط سرویسکار تعمیر یا تعویض گردد

ب(فن روشن می شود:

۱٫ ابتدا ونتوری فن و شیلنگ متصل به آن از لحاظ  تمیز بودن ،عدم گرفتگی و وصل بودن شیلنگ مورد بررسی قرار گیرد در برخی موارد شیلنگ از جای خود خارج شده و یا مسیر شیلنگ ویا ونتوری مسدود شده است و ارور e51 ایران رادیاتور در ان بروز میکند
اگر ونتوری و شیلنگ سالم باشند ایراد از پرشر سوییچ هوا می باشد این قطعه توسط شیلنگ سیلیکونی به فن
و توسط دو عدد فیش معمولا سیاه رنگ با برد الکترونیک پکیج ایران رادیاتور در ارتباط می باشد}ابتدا شیلنگ سیلیکونی را از
وسط نصف کرده و بصورت ضربدری)از خروجی بالای فن به خروجی پایین پرشر هوا و از خروجی پایین فن به
خروجی بالای پرشر (وصل کرده )در بعضی مدل ها این اتصال شیلنگ ها بین ونتوری فن و پرشر باید بصورت
موازی انجام گیرد

( وپکیج ایران رادیاتور را ریستارت می کنیم در نهایت اگر باز هم ارور e51 پکیج ایران رادیاتور  بروز کرد پرشر سوییچ هوا خراب
بوده و باید توسط سرویسکار مجاز تعویض گردد

*در مدل های L36FF &  L28FF   ایران رادیاتور بعلت تفاوت در نوع فن امکان دوشیلنگه کردن وجود ندارد .

البته در پایان این نکته را هم بگویم که به جز ارور e51 پکیج ایران رادیاتور ارور دیگری هم مربوط به فن در پکیج ایران رادیاتور وجود دارد ارور e50 که علتهای ان اندکی فرق دارد با ارور e51
